Toodete kirjeldus
Aastatepikkuse tööstuse kogemuse põhjal on enamiku välistingimustes kasutatavate kaitselülitite rikkeid põhjustanud väline lahklüliti ja PT. Nende probleemide lahendamiseks on meie ettevõte välja töötanud sügavalt integreeritud poolusele paigaldatava vaakumkaitselüliti ZW32N-12/630G-20 (sisseehitatud isolatsiooniga).
See kõrgepinge integreeritud vaakumkaitselüliti on välijaotusseade nimipingega 12 kV ja sobib kolmefaasiliste 50 Hz vahelduvvoolusüsteemide jaoks.
Kõrgepinge integreeritud vaakumkaitselüliti kasutab küpset silikoonkummist komposiit-epoksüvaigu APG-tehnoloogiat, integreerides vooluandurid, pingeandurid, pinge all olevad{0}}ekraani indikaatorid, PT primaarklemmid, vaakumkatkestid ja lahklülitid täielikult suletud poolussambasse.
Selle disainiga saavutatakse poolusele{0}}monteeritud kaitselüliti sügav integreerimine, pakkudes kõikehõlmavaid funktsioone, nagu mõõtmine, kaitse ja sünkroonse liinikadude jälgimine. Toiteterminali (FTU) ühendamiseks on vaja ainult ühte kaablit, mis muudab kohapealse paigaldamise lihtsaks ja mugavaks.
Kuna kontaktterad ja kontaktid puutuvad pikka aega väliskeskkonnaga kokku, on kontaktpunktid altid oksüdeerumisele. Lisaks on mehaanilisel blokeeringul pikk ülekandetee, mistõttu see on vastuvõtlik ummistustele ja seda ei saa varustada elektrilise blokeeringuga. Samuti on paljastatud PT (potentsiaalitrafo) esmane juhtmestik, mille tulemuseks on tõsine oksüdatsioon ja korrosioon.
Peamised tehnilised parameetrid
|
Ei. |
Üksus |
Parameeter |
|
1 |
Nimipinge |
12kV |
|
2 |
Nimetatud vool |
630A |
|
3 |
Vastupidav pinge sagedusele (1 min) - faasist-faasi-faasi, faasist-maani-maani / üle avatud kontaktide |
42/48kV |
|
4 |
Välkimpulsi vastupidavuspinge (tipp) - faas- kuni-faas, faas- maapinnale- / üle avatud kontaktide |
75/85kV |
|
5 |
Osaline tühjendamine |
Vähem kui 20 pC või võrdne sellega 14,4 kV juures |
|
6 |
Nimipinge |
Faasipinge suhe: (10kV/√3) / (3,25V/√3) |
|
7 |
Täpsusklass |
Faasipinge täpsus: 0,5 (3P) klass |
|
8 |
Töösagedus |
50±2,5Hz |
|
9 |
Nimetatud vool |
Faasi voolusuhe: 600A / 1V |
|
10 |
Täpsusklass |
Faasivoolu täpsus: 0,5S (5P) klass |
|
11 |
Ümbritsev temperatuur |
-40 kraadi ~+45 kraadi |

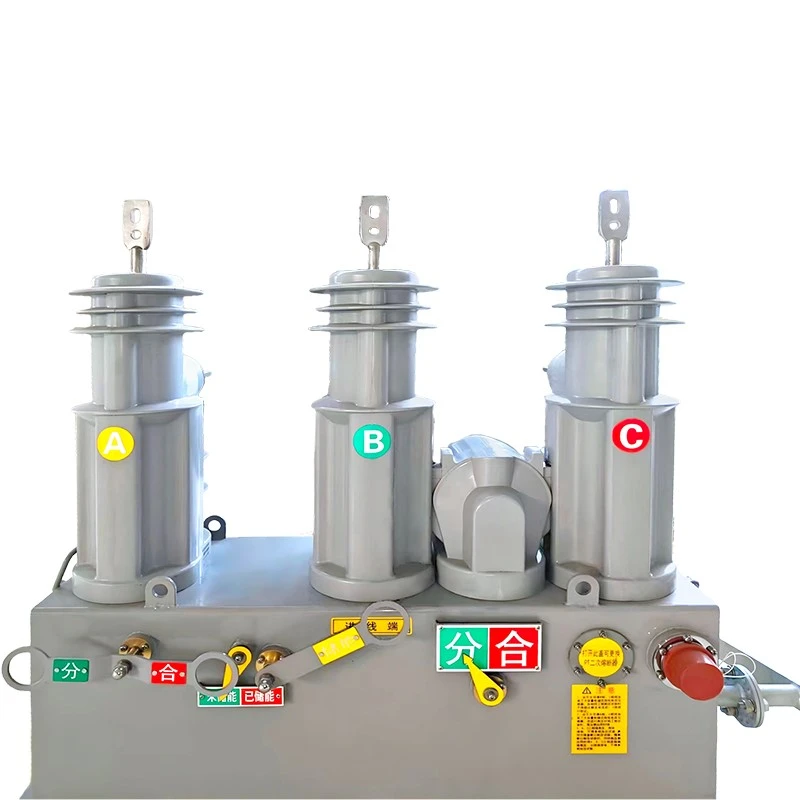

Üksikasjalikud pildid
